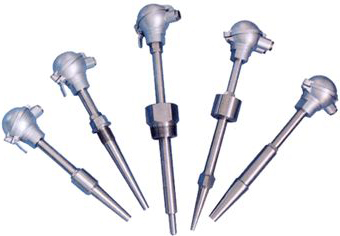

石油化工熱電偶/熱電阻的產品詳細介紹：
產(chan)品說明:
專業針對石油化工部門(men)設計，可以(yi)直接(jie)測量－200℃－1600℃范圍內液(ye)體、蒸(zheng)汽和氣體介質以(yi)及固體表面(mian)測溫。
2、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電(dian)(dian)阻(zu)(zu)是利用電(dian)(dian)阻(zu)(zu)與溫度呈一定函(han)數的關系原(yuan)理。當被測介質(zhi)中有溫度變(bian)化時，其電(dian)(dian)阻(zu)(zu)值(zhi)也隨著發生變(bian)化，工作儀表便顯示出電(dian)(dian)阻(zu)(zu)值(zhi)所對應的溫度值(zhi)。
3、主要技術參數
產品執行標準:
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91
4、公稱壓力
一(yi)般是指在常溫下，保(bao)護管(guan)所能承受的(de)靜態(tai)外壓而不(bu)破(po)裂。允許工作壓力不(bu)僅與保(bao)護管(guan)材料、直(zhi)徑、壁厚有關，且(qie)與其結構(gou)形式、安裝(zhuang)方法及(ji)被測(ce)介質的(de)流速、種(zhong)類(lei)有關。
5、溫度范圍及允差
熱電偶
| 型 號 | 分度號 | 允 差 等 級 | |||
| Ⅰ | Ⅱ | ||||
| 允 差 值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRN | K | ±1.5 ℃ | -40-+375 | ±2.5 ℃ | -40-+333 |
| ±0.004 ltl | 375-1000 | ±0.0075 ltl | 333-1200 | ||
| WRE | E | ±1.5 ℃ | -40-+375 | ±2.5 ℃ | -40-+333 |
| ±0.004 ltl | 375-800 | ±0.0075 ltl | 333-900 | ||
| WRP | S | ±1℃ | 0-1100 | ±2.5 ℃ | 0-600 |
| ±1+0.003(t-1100)」 | 1100-1600 | ±0.0025 ltl | 600-1600 | ||
| WRQ | R | ± 1 ℃ | 0-1100 | ±2.5 ℃ | 0-1100 |
| ±「1+0.003(t-1100)」 | 1100-1600 | ±0.0025ltl | 1100-1600 | ||
| WRR | B | — | — | — | — |
| — | — | ±0.0025ltl | 600-1700 | ||
熱電阻
| 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
| WZP | Pt100 | -200-+500 | A | ±(0.15+0.002)ltl |
| B | ±(0.30+0.005)ltl | |||
| WZC | Cu50 Cu100 | -50-+100 | ---- | ±(0.30+0.005)ltl |
