產品說明:
本廠主(zhu)要生產(chan)熱電偶(ou)、熱電阻(zu)等一次儀表、生產(chan)的裝配式(shi)熱電偶(ou)采(cai)用******IEC標(biao)準。同時，采(cai)用機械電子工業部(bu)熱電偶(ou)統一設計的系列、型譜。
概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC******標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。

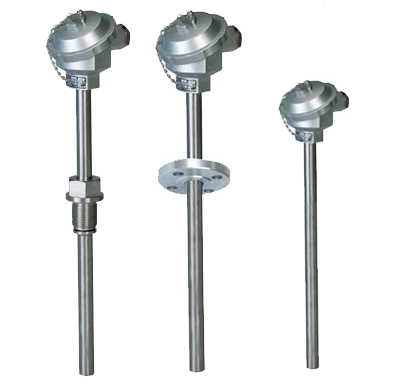

裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
B型、S型、K型、E型
主要技術參數
測(ce)量范圍及基本誤(wu)差(cha)限(xian)
| 熱電偶類別 | 代號 | 分度(du)號 | 測量(liang)范圍 | 基(ji)本誤差限 |
| 鎳(nie)鉻－康銅 | WRK | E | 0－800℃ | ±0.75%t |
| 鎳(nie)鉻－鎳(nie)硅(gui) | WRN | K | 0－1300℃ | ±0.75%t |
| 鉑銠13-鉑 | WRB | R | 0-1600℃ | ±0.25%t |
| 鉑銠10－鉑 | WRP | S | 0－1600℃ | ±0.25%t |
| 鉑銠30－鉑銠6 | WRR | B | 0－1800℃ | ±0.25%t |
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
| 熱惰性級別 | 時間常數（秒） | 熱(re)惰性級別 | 時間(jian)常數（秒） |
Ⅰ | 90－180 | Ⅲ | 10－30 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
◆熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
◆高溫(wen)下(xia)的(de)絕(jue)緣(yuan)電(dian)阻：熱(re)(re)電(dian)偶在高溫(wen)下(xia)，其熱(re)(re)電(dian)極（包括雙(shuang)支式(shi)）與保護管以及雙(shuang)支熱(re)(re)電(dian)極之(zhi)間的(de)絕(jue)緣(yuan)電(dian)阻（按(an)每(mei)米計）應大(da)于下(xia)表規定的(de)值。
| 規定的長時間使用溫度（℃）試驗溫度（℃）絕緣電阻值（Ω） ≥60060072000 ≥ 80080025000 ≥100010005000 | |
