產品說明:
一、概 述：

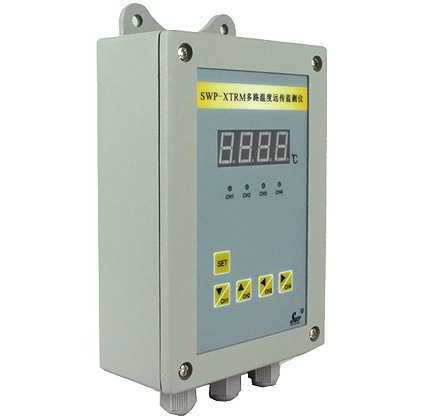

XTRM溫度遠(yuan)傳監測(ce)(ce)儀(yi)采用(yong)(yong)xj****的微(wei)處理器進(jin)(jin)行(xing)智(zhi)能(neng)控制(zhi)，適用(yong)(yong)于(yu)溫度、濕度、壓力(li)(li)、液位、瞬時(shi)流量(liang)(liang)、速度等多種物理量(liang)(liang)檢測(ce)(ce)信(xin)(xin)(xin)號(hao)的顯(xian)示(shi)控制(zhi)，可巡回(hui)(hui)檢測(ce)(ce)多路(lu)(lu)測(ce)(ce)量(liang)(liang)信(xin)(xin)(xin)號(hao)。并能(neng)對各(ge)種非線(xian)性輸入(ru)信(xin)(xin)(xin)號(hao)進(jin)(jin)行(xing)高精度的線(xian)性校正(zheng)。智(zhi)能(neng)數(shu)字控制(zhi)，量(liang)(liang)程可自由(you)設定。控制(zhi)輸出(chu)有(you)二種：各(ge)路(lu)(lu)輪回(hui)(hui)報警輸出(chu)/ 遠(yuan)傳變送輸出(chu)；多路(lu)(lu)比(bi)較后***高測(ce)(ce)量(liang)(liang)點作(zuo)為輸出(chu)（遠(yuan)傳變送輸出(chu)）。輸入(ru)/輸出(chu)回(hui)(hui)路(lu)(lu)均采用(yong)(yong)光電隔離，具有(you)良好的抗(kang)干擾能(neng)力(li)(li)。具有(you)高亮度LED數(shu)碼顯(xian)示(shi)、指針表頭顯(xian)示(shi)二種。整(zheng)機采用(yong)(yong)壁掛式結構（長(chang)×寬×高=160×110×70mm），安裝十分簡(jian)便。
本產品可(ke)同時測(ce)(ce)量2至4個(ge)測(ce)(ce)量點，并將各個(ge)測(ce)(ce)溫(wen)回路中的(de)(de)溫(wen)度(du)比較以(yi)后，把(ba)***高溫(wen)度(du)的(de)(de)一個(ge)點作(zuo)為輸出，在(zai)現場可(ke)通(tong)過按(an)鍵逐(zhu)個(ge)觀(guan)看(kan)各個(ge)點的(de)(de)溫(wen)度(du)。
二、主要技術性能:
輸入信號 |
測量通道 1～4路巡回測量 模 擬 量 熱電偶：標準熱電偶-- B、S、K、E、J、T、WRe等 電 阻：標準熱電阻-- Pt100、Cu50、Cu100、遠傳壓力電阻-- 30～350Ω等 電 流：0～10mA、4～20mA等（輸入電阻≤250Ω） 電 壓：0～5V、1～5V、mV等（輸入阻抗≥250KΩ） |
輸出信號 |
模擬量輸出 DC 4～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω) DC 0～5V (輸出電阻≤250Ω)DC 1～5V (輸出電阻≤250Ω) |
特 性 |
測量精度 數字顯示：±0.2%FS字或±0.5%FS；指針顯示：±2.5%FS 分 辨 率 數字顯示:±1字 顯示范圍 數字顯示:-1999～9999; 指針顯示:0～100～150（或特殊要求） 顯示方式 0.8英寸高亮度LED雙數碼顯示 發光二極管工作狀態顯示 1～4測量通道號顯示 通道屏蔽與鎖定功能顯示 溫度補償 0～50℃溫度自動補償 參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后長久保存 參數設定值密碼鎖定 保護方式 電源欠壓自動復位 工作異常自動復位 |
使用環境 |
環境溫度 -25℃～80℃ 相對濕度 ≤90% RH 避免強腐蝕氣體 供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源） 特殊型 ·AC 90～265V（開關電源） ·DC 24V±2V |
三、產 品 用 途：
１、回轉密托輪油溫
２、密小齒輪油箱油溫
３、生料磨進出口軸承溫度
４、煤收塵器灰斗溫度
５、煤粉盒溫度
６、生料磨主電機繞組溫度
７、生料磨主電機軸承溫度
８、生料排風機電機定子溫度
９、高溫風機繞組溫度
10、高溫風機軸承溫度
四、選 型 表：
XTRM溫度遠傳監測儀選型表 |
||||
| 型 號 | 型 譜 | 說 明 | ||
| XTRM- | □ □ □□ | 多路智能巡檢遠傳控制儀(二線制DC24V供電) | ||
| 回 路 數 | □ | 1～4 | ||
| 顯示方式 | １ | 指針表頭（已停產） | ||
| ２ | LED數字顯示 | |||
| 測量范圍 | 10 | 0～100℃ | ||
| 15 | 0～150℃ | |||
五、儀表的結構
六、電氣連接
儀表(biao)(biao)與外(wai)部PT100熱(re)電(dian)(dian)(dian)阻的(de)接(jie)(jie)線需打開儀表(biao)(biao)蓋以后進行，PT100熱(re)電(dian)(dian)(dian)阻相(xiang)連(lian)接(jie)(jie)。指(zhi)示儀表(biao)(biao)、記錄(lu)儀表(biao)(biao)，調(diao)節器等能(neng)夠與電(dian)(dian)(dian)源串(chuan)聯在(zai)輸出回路，輸出電(dian)(dian)(dian)流(liu)正比(bi)于溫(wen)度的(de)變化(hua)(hua)，但獨(du)立于電(dian)(dian)(dian)源的(de)變化(hua)(hua)，其應用原理(li)如下圖(tu)所(suo)示：
自熱電(dian)(dian)阻傳感器的測量信號(hao)通(tong)(tong)過(guo)前置(zhi)放(fang)大器放(fang)大，然后被比較(jiao)輸入電(dian)(dian)路（選(xuan)擇(ze)高溫信號(hao)）或選(xuan)點輸入電(dian)(dian)路選(xuan)中某一路信號(hao)，該信號(hao)通(tong)(tong)過(guo)電(dian)(dian)壓/電(dian)(dian)流（V/I）轉換單元將(jiang)放(fang)大器的輸出電(dian)(dian)壓變為4-20A恒定電(dian)(dian)流輸出，原理方框(kuang)圖如下圖所示：
七、儀表使用說明
開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
1.高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑止噪聲和干擾的作用。
2.簡單的布線，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本。
輸入(ru)采用熱電阻(zu)時，為(wei)了避(bi)免測量誤差(cha)，傳感(gan)器(qi)的引線電阻(zu)須***保(bao)證一定的數(shu)值，這里對于(yu)每一個Pt100的傳感(gan)器(qi)，引線電阻(zu)固定為(wei)0.35Ω、0.35Ω相應導(dao)線的截面和長度如下所示：
導線長度： |
截面積： |
||
或 |
2×15m |
1.5mm |
2 |
2×10m |
1.0mm |
2 |
|
也可以取任何截面積的導線，但引線總電阻須***確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接須***采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
儀表負載電阻RL的大小，取決于儀表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
對于指針顯示儀表，其公式如(ru)下：
RLmax= |
VS－（0.5VR+8.5） |
(Ω) |
0.02 |
RLmax= |
VS－（0.5VR+12） |
(Ω) |
0.02 |
RLmax= |
VS－（0.5VR+15） |
(Ω) |
0.02
|
如果VS=24V VR=2VPP 則RL=725Ω（指針表） RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）。
3.對于暫時不使用的回路其輸入端接小于100Ω電阻或將輸入用導線短接。如果輸入開路儀表無法正常工作。
4.在正常工作情況下，儀表同時對四路溫度進行測量，但僅顯示和輸出溫度***高的一路信號。
八、儀表的維修與調整
由于在設計上已考慮到儀表的長期穩定性，并且儀表出廠前均經過長時間老化和校驗，因此在正常的使用情況下，一般無須特別維護。如經驗證實是儀表故障，可送本公司維修。公司對本系列產品實行終身維修。
如果發現儀表已不能正常工作，儀表輸出電流超過20mA。多數情況是傳感器開路所致，也可能是傳感器與保護套管的絕緣電阻下降引起（隔離型儀表能防止該故障）。
如果一路輸入短路，不會影響儀表工作。當按鍵選擇該回路時，輸出電流小于4mA，表頭指示低于零點。
儀表調整步驟：
定期校驗儀表時需要校正儀表誤差，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
1.打開儀表面板，按圖接通電源。首先*********回路輸入端接標準電阻箱，并調整到100Ω，其余回路輸入端短路。
2.調節電位器W11，使輸出為4mA然后將電阻設置到157.31Ω時再調節W12使輸出為20mA，該步驟要反復多次，直止達到滿意的精度范圍。
3.將標準電阻箱接到第二路，采用步驟2的方法調整調零電位器W21和滿量程電位器W22，使輸出分別為4mA和20mA即可，調整第二回路時，其余輸入回路也應短路。
4.將標準電阻箱(xiang)分別接到第三(san)、第四回(hui)路(lu)，重(zhong)復(fu)步驟2。分別調整電位器W31、W32和W41、W42，則全(quan)部四個回(hui)路(lu)完成調整
