一、概述
YWG系列霍爾效應變(bian)送(song)器，針(zhen)對(dui)霍爾效應變(bian)送(song)器普遍存在溫(wen)度漂移大的缺點(dian)，采用補償電(dian)路進行控(kong)制，有效地減少了溫(wen)漂對(dui)測(ce)(ce)量精(jing)度的影響(xiang)，確保測(ce)(ce)量準確；可(ke)以測(ce)(ce)量任意波形的電(dian)流和電(dian)壓(ya)，按用戶要求提供標準變(bian)送(song)器輸出參數（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具(ju)有精(jing)度高、安裝方(fang)便、售價低(di)的特點(dian)。
YWG系列霍爾(er)效應變(bian)(bian)送器廣泛應用(yong)于變(bian)(bian)頻(pin)調速裝置(zhi)、逆變(bian)(bian)裝置(zhi)、UPS電(dian)(dian)(dian)源、通信電(dian)(dian)(dian)源、電(dian)(dian)(dian)焊(han)機、電(dian)(dian)(dian)力(li)機車(che)、變(bian)(bian)電(dian)(dian)(dian)站、數控機床、電(dian)(dian)(dian)解電(dian)(dian)(dian)鍍、微機監測、電(dian)(dian)(dian)網監控等需要隔離檢測電(dian)(dian)(dian)流電(dian)(dian)(dian)壓(ya)的設施中(zhong)。
二、原理
YWG-HTD-7-□A□/□型電(dian)流變(bian)送(song)器是一(yi)種(zhong)原邊與副邊高度(du)(du)電(dian)隔(ge)離，能將被測直(zhi)流、交流、脈動電(dian)流等信號按線性(xing)(xing)比例轉(zhuan)換(huan)成直(zhi)流電(dian)流或直(zhi)流電(dian)壓輸出(chu)的儀器。它具有(you)溫度(du)(du)特性(xing)(xing)好、線性(xing)(xing)度(du)(du)高、性(xing)(xing)能穩定、產品可上下開合(he)、安裝簡便等優點(dian)。

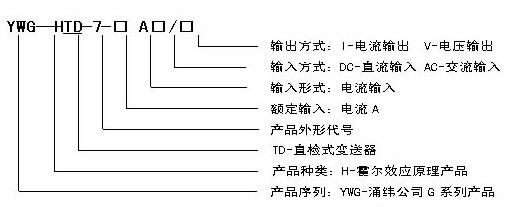

三、型號說明
四、技術性能指標
| 過載能力 | 2IN | 頻率特性 | 0～10kHz |
| 精度等級 | ＜1.0%NIN | 絕緣耐壓 | 3kVRMS/50Hz/min |
| 線性度 | 優(you)于0.2% | 工作環境 | 0～45℃ |
| 溫度漂移 | 優于±100ppm/℃ | 工作電源 | ±12V～±15V |
| 反應時間 | 小(xiao)于(yu)100ms | 阻燃特性 | UL94-VO |
| 失調電壓小于±20mV 電流小于±0.2mA | 電源耗電電壓輸出≤30mA 電流輸出≤30mA＋IM | ||
五、執行標準
QB/441600 17 113-2002
六、型號及參數
| 型 號 | 輸 入AC、DC/輸 出DC | 引 腳 接 線 |
| YWG-HTD-7-300A | 0～300A/DC 0～5V、1～5V、0～20 mA、4～20 mA | 1: 正工作電源端 2: 負工(gong)作(zuo)電源端 3: 測量輸出端 4: 公共接地端
|
| YWG-HTD-7-500A | 0～500A/DC 0～5V、1～5V、0～20 mA、4～20 mA | |
| YWG-HTD-7-600A | 0～600A/DC 0～5V、1～5V、0～20 mA、4～20 mA | |
| YWG-HTD-7-800A | 0～800A/DC 0～5V、1～5V、0～20 mA、4～20 mA |

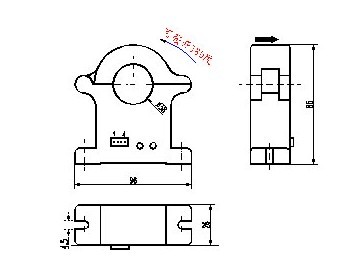

七、外形圖
八、注意事項
1）工(gong)作電源、輸出(chu)端須***正確連接，不能錯(cuo)接；
2）對于兩個電位(wei)器，請(qing)不要(yao)隨意調整(zheng)，若(ruo)需(xu)調校，用小螺絲刀緩慢旋(xuan)轉至所需(xu)精度即可(ke)；
3）原邊母線的溫度不應(ying)超(chao)過60℃；
4）當電(dian)流(liu)母線(xian)填滿原邊穿線(xian)孔(kong)時，獲得***佳的測量精度(du)；
5）使用(yong)環境應(ying)無導電塵埃(ai)和無腐(fu)蝕金屬和破壞絕緣的(de)氣體存(cun)在，海拔(ba)高度小于2500米；
6）測直流電(dian)流時(shi)，電(dian)流方(fang)向與產(chan)品外殼(ke)上所標示的(de)箭頭同向時(shi),才能得到正向輸出。
