概述
UQK內裝型液位控制器是應用戶需要將液位高低自動控制而開發的又一代液位控制器。它具有自動、 準確控制液位的特點，無需人工操作、穩定可靠等優點。可廣泛應用于石油、化工、化肥、橡膠、醫藥、船 舶、軍事、電力、食品等行業的各種塔、罐、槽、球型容器和鍋爐等設備作介質液面位置的自動控制。
主要技術指標
量程(cheng)范(fan)圍(wei): 300～6000mm
工(gong)作溫度: -40～200℃
控制精度(du): ≤±10mm
介質密度: ≥0.5g/cm
壓力等級: ≤22MPa
觸點功率: 220V，100mA
工作原理

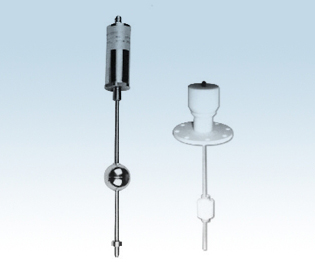

本液(ye)位控(kong)制器(qi)由本體、浮(fu)(fu)子、法(fa)蘭、以及干簧管(guan)組成，其結構如圖所示。工作 原(yuan)理:液(ye)體推動(dong)浮(fu)(fu)子，浮(fu)(fu)子內(nei)的磁鐵促使(shi)干簧管(guan)吸合控(kong)制中(zhong)間繼電(dian)器(qi)，再由中(zhong)間 繼電(dian)器(qi)推動(dong)接(jie)觸器(qi)控(kong)制進液(ye)電(dian)機(ji)，使(shi)液(ye)位保持在一定的范圍內(nei)，從而達到自(zi)動(dong) 控(kong)制的目的。
|
