產品(pin)說明:
一、概述

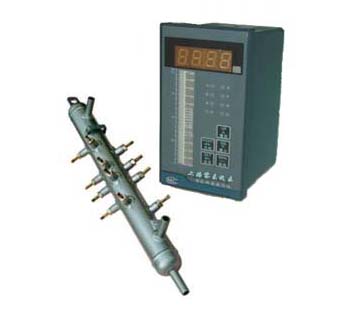

UDZ-10-21/Ⅱ型電接點雙色(se)水位計(ji)，主要用于各(ge)種(zhong)汽包水位、高、低加(jia)熱(re)器、除氧器、蒸(zheng)發器以及連排水箱等水、液位測量，與******產品相(xiang)比較具(ju)有操作簡便(bian)、使(shi)用壽(shou)命(ming)長、保險系數高等特點。
二、結構
本水位計主(zhu)要(yao)由測(ce)量筒體、陶瓷電極、汽、水發(fa)蘭、二次儀表等組成。
三、原理結構圖
結構原理圖(tu) 測量筒結構圖(tu)
四、工作原理
本儀表利用爐水和蒸汽的導電率差異的特性進行測量，由于液位的變化使部分電極浸入水中，部分電極置于蒸汽中，浸入爐水中的電極對筒體阻抗減小，而置于蒸汽中的電極對筒體的阻抗增大。利用這一特性，可將非電量的水位轉化為電量，送給智能二次儀表，從而實現水位的顯示、報警、保護、連鎖之功能。
本儀表運(yun)用(yong)單片機(ji)控制(zhi)，通過硬件看門(men)狗的(de)使用(yong)可(ke)在單片機(ji)程序跑飛時自動復位(wei)，保證了儀表工作狀態更加安全、可(ke)靠。同時采(cai)用(yong)熱工習慣標志的(de)汽紅、水(shui)綠(lv)的(de)雙色(se)合成光柱，真實、直(zhi)觀地顯(xian)示汽、水(shui)液位(wei)。
五、特點
1.采用紅、綠雙色合成光柱顯示水位，紅色數碼管顯示水位坐標值，解決了操作人員監視運行狀態時眼部易疲勞的狀況，具有直觀、清晰的視覺效果。
2.具有內報警（聲光提示）外報警（繼電器輸出）、消音、自檢、篩選功能。與老式二次儀表相比較具有操作更加簡便、直觀，可一次多點設定報警數值。
3. 利用CMOS高輸入阻抗的特點，信號輸入回路僅有弱小的電流通過電極，可將電極的化學腐蝕減少到***低限度，因此，本二次儀表能夠更加明顯的延長電極的使用壽命。
4.通過模糊(hu)控制，根據(ju)不(bu)同水(shui)質自(zi)動調節電極的電、水(shui)阻閥值 ，以適應(ying)不(bu)同的應(ying)用需求。
六、技術參數
測量筒技術參數
產品型號：UDZ-10-21/Ⅱ
工作壓力：≥2.5Mpa≤32Mpa
筒體規格：Φ89×12；Φ108×15
連通管規格：Φ38×5
排污管規格：Φ28×4 20G
電極安裝形式：分壓入、旋入式兩種
二次儀表技術參數
工作環境：
環境溫度：-10℃～+45℃
相對濕度：〈80% 無凝結。
電源：220VAC±10%, 50Hz 電流〈1A
功耗：〈10VA
被測液體阻抗條件：0～90KΩ
安裝方式：豎式盤裝
外形尺寸：280*80*160（mm) (長*寬*高）
儀表盤開口尺寸：152*76（mm)
