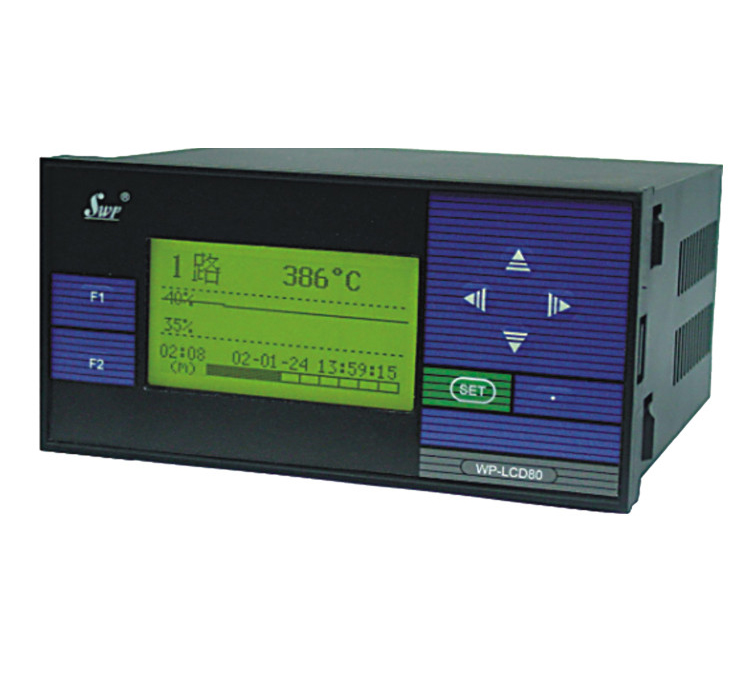

SWP-LCD-PID自整定控制儀
作者：admin   添加時間：2016-08-22 15:31:54
瀏覽：
添加時間： 2016-08-22 15:31:54
推薦度：
SWP-LCD-PID自整定控制儀的產品詳細介紹：

產品說明:
   SWP-LCD系列PID自整定控制儀表適用于需要進行高精度測量控制的系統。
SWP-LCD系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。
一、主要特點
1、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。
2、 手/自動無擾動切換，手自狀態下可修改參數。
3、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。
二、 特殊技術參數
控制輸出方式
PWM輸出，可控(kong)硅(gui)觸發輸出，固態繼電器輸出，電壓/電流(liu)輸出
設定/顯示精度
+0.5% FS+1位數max。設定(ding)值與顯示值匹配，無相對誤(wu)差
比例范圍
0.0%-100.0%（單位(wei)：0.1%）
積分（復位）時間
0-9,999s（單位：1s）
微分（比率）時間
0-9,999s（單位：1s）
控制周期
1、2、4、6、15、30、60、120、240s（單位：1s）
采樣周期
0.5s
三、  儀(yi)表外形及接線(xian)圖（以下(xia)為基本(ben)配線(xian)方式，特殊訂貨(huo)請參見隨(sui)機接線(xian)圖）
型號
SWP-ND805系列
接 線 圖
儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重(zhong) 量:400g


型號
SWP-NS805系列
儀表外形

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
四、 SWP-LCD系列PID參數自整定控制儀型譜表
型 號
代 碼
說 明
SWP－LCD－N
 □ □ □□ -□ □ -□ □□ -□ □-□-□
新一代(dai)PID自整定(ding)控制儀
外形特征
D
S

橫式顯示儀表
豎式(shi)顯示儀表
外形尺寸
8

160×80mm（橫式）,80×160mm（豎(shu)式）
控制作用
05

PID自整定(ding)控制(zhi)
通訊方式
0
2
4
8
9

無通訊
通訊接口(kou)為RS-232C
通訊接口為RS-422
通訊接(jie)口(kou)為RS-485
通訊(xun)接(jie)口特殊規格
控制輸出
□

參見"控制(zhi)輸出(chu)方式"
變送輸出
□

參見"變送(song)輸出方式"
輸入類型
□□

參見(jian)"輸入類型"
第一報警方式
N
H
L

無報警（可省略）
上限報警
下限報警
第二報警方式
□

參見"報警方式(shi)"
饋電輸出
P

DC24V 饋電輸出
供電方式
W
T
　　
DC24V供電
AC90～265V供(gong)電(dian)（開關電(dian)源）
AC220V供電（線性(xing)電源，可(ke)省略）
★ 輸(shu)入類型：
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
★ 全切換(huan)輸(shu)入只需設定(ding)儀(yi)表二級參數，即可切換(huan)輸(shu)入多種分(fen)(fen)度號，可輸(shu)入分(fen)(fen)度號如下(xia)：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
注(zhu)意：同種分(fen)度(du)號，選型代(dai)碼和儀表編程代(dai)碼不(bu)同，在儀表設定時(shi)請注(zhu)意。
★ 變送輸出方(fang)式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 報警輸(shu)出方(fang)式
選型代碼
N
H
L
G
A
D
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
★ 型號舉例：
SWP-LCD－ND805-21-08-HL-P-W
PID自整定控制儀，通訊方式RS-232,輸出方式繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警
為下限報警，饋電輸出，DC24V供電，橫表。
二、 特殊技術參數
控制輸出方式
PWM輸(shu)(shu)出(chu)，可控硅(gui)觸發輸(shu)(shu)出(chu)，固態繼電(dian)器輸(shu)(shu)出(chu)，電(dian)壓/電(dian)流輸(shu)(shu)出(chu)
設定/顯示精度
+0.5% FS+1位數max。設定(ding)值(zhi)與顯示值(zhi)匹配(pei)，無(wu)相(xiang)對誤差
比例范圍
0.0%-100.0%（單(dan)位：0.1%）
積分（復位）時間
0-9,999s（單(dan)位：1s）
微分（比率）時間
0-9,999s（單位：1s）
控制周期
1-250s（單位(wei)：1s）
采樣周期
0.5s
三(san)、儀表外形及接線(xian)(xian)圖(tu)(以下為(wei)基本配(pei)線(xian)(xian)，特殊訂貨請參考隨機接線(xian)(xian)圖(tu))
型號
SWP-LCD-NP系列（橫式）
接 線 圖
儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g


四、SWP-LCD-NP系列32段PID可編程(cheng)序(xu)控(kong)制儀型譜(pu)表
型 號
代 碼
說 明
SWP -LCD-N
 □ □ □□-□ □ □-□□- □ □-□-□-□
新一代大屏(ping)幕帶背光液晶(jing)顯示儀表
儀表功能
P

32段(duan)PID可編程序控制儀
外形尺寸
8

160×80mm（橫），80×160mm（豎）
控制作用
05

PID調(diao)節功能(neng)
通訊方式
□

參見"通訊方(fang)式"
控制輸出
□

參見"控制輸出方式(shi)"
變送輸出
□

參見"變送(song)輸出方(fang)式"
輸入類型
□□

參(can)見"輸入類型"
第一報警方式
□

參見"報警輸出方式"
第二報警方式
□

參見"報警(jing)輸出方式"
饋電輸出
P

DC24V饋電(dian)輸(shu)出(chu)
供電方式
W
T
　

DC24V供電(dian)
AC90～265V供電(dian)（開關電(dian)源）
AC220V供電(dian)（線性電(dian)源，可(ke)省略）
外形特征
S

豎式顯示儀表
橫式顯示儀表
★ 輸(shu)入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
全可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
24
頻率輸入　
0～10KHz　
★ 全切(qie)換(huan)輸入只需設定儀表(biao)二級(ji)參(can)數，即可(ke)切(qie)換(huan)輸入多種分度號(hao)，可(ke)輸入分度號(hao)如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
★ 報警輸出方式
選型代碼
N
H
L
G
A
D
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
★ 變送輸出(chu)方式(shi)
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 通訊方(fang)式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 控制(zhi)輸出方(fang)式
選型代碼
0
1
2
3
4
5
 6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
 SCR輸出 SSR輸出 特殊規(gui)格(ge) SOT輸出
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★ 型號舉例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
②SWP-LCD-NP805-81-08-LH-P-T
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源）
